WA2302吸頂式AP
產品概述
WA2302吸頂式AP是TG-NET公司針對酒店、企事業單位、別墅家居WLAN接入業務需求，打造的一款吸頂式高覆蓋WiFi接入產品，用戶可直接安裝在墻壁或天花板上，絲毫不影響裝修風格，美觀大方。

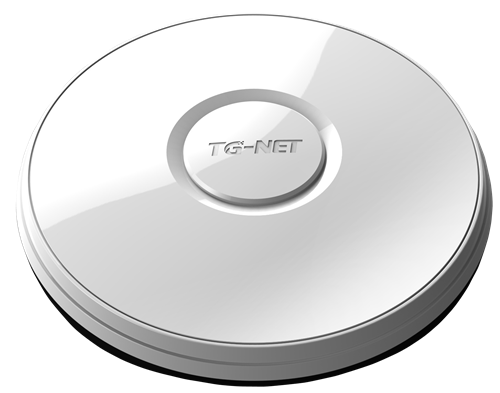

產品外觀
產品特點
n Broadcom智能無線技術，內置射頻優化引擎
內置Broadcom射頻優化引擎(RF Optimizing Engine)，通過基于特征和協議的射頻優化，有效提升無線部署中高密度接入、多媒體傳輸?shù)葓鼍暗膽眉铀倌芰唾|量保障效果；
支持單頻2.4GHz 802.11b/g以及二空間流802.11n，支持20MHz和40MHz信道帶寬，提供MCS15(300Mbps）無線連接速率；
內置2根2*2智能全向天線，每根天線射頻角度約為180度，組合為360度全方位無死角覆蓋；
支持IEEE802.11b/IEEE802.11g/IEEE802.11n自適應或手動設置模式；
支持無線工作信道自動選擇。
n 支持中文SSID
人性化的中國式中文SSID（無線信號名稱）廣播，可大大提升客戶品牌形象；
支持4個中文SSID，每個SSID可應用于不同的客戶群，并支持對4個SSID進行分別管理, 如用戶連接數, 加密等分別配置管理；
支持每個SSID內客戶端隔離，用戶可選擇1個SSID內部員工使用，另外3個SSID規劃給不同的外部客戶使用。
n 支持無線訪問控制
支持對無線終端設備接入訪問控制，如接入用戶數限制、禁止指定MAC地址接入、限制終端上網速率等。
n 智能負載均衡
支持接入用戶數負載均衡方式，當AP的負載超過設定的門限值以后，對于新接入的用戶，TG云AC平臺會自動計算此用戶周圍是否還有負載較輕的AP可供用戶接入。如果有，則此AP拒絕新用戶的接入請求，用戶會被智能轉接到其他負載較輕的AP；如果新用戶不在無線重疊覆蓋區內，則不會啟用負載均衡。而傳統廠家負載均衡技術仍會啟用負載均衡，導致新用戶接入錯誤的誤均衡出現。
n 支持TG云盒子集中管理及認證營銷功能
支持Fat和Fit兩種工作模式，用戶可根據網絡規模，靈活選擇Fat或Fit模式：
Fat模式，即“胖AP”模式，即插即用、配置簡單，用戶可通過設備內置中文WEB界面進行配置；
Fit模式，即“瘦AP”模式，用戶可通過TG云盒子實現傳統AC的集中配置管理，包括AP名稱、SSID、IP地址、信道、密碼等參數的配置及AP的升級、復位、重啟等操作；
支持配合云盒子實現無線認證上網（包括Radius認證、手機認證、微信認證、網吧認證、身份證認證等）及微廣告營銷推送，在管理無線網絡同時能針對接入用戶進行精準營銷及廣告推廣。
n 支持三種AP模式，靈活組網
AP模式：（默認模式）設備通過有線連接上級網絡設備，客戶端通過無線連接本設備，實現無線覆蓋；
WDS模式：多個AP之間相互掃描并添加對方的無線網絡來完成無線橋接，實現無線網絡覆蓋和擴展；
APClient模式：作為一個AP的客戶端，擴展上級設備無線網絡信號覆蓋范圍。
n 支持PoE供電
支持802.3af標準PoE供電，可保證用戶在不改變原有電力網絡的基礎上實現遠距離供電；
用戶可配套選擇TG-NET豐富的PoE產品（如4口、8口、16口、24口百兆、千兆PoE交換機）滿足用戶各種組網需求；
同時支持外置12V/1A電源適配器輸入，可滿足用戶不同環境下布線需求。
n 高可靠性
可靠的散熱系統：
材料散熱：外殼采用優質的ABS材料設計，更易吸收芯片運行產生的溫度；
設計散熱：基于BCM低功耗芯片設計，使得芯片在高負載的情況下也會保持設備工作在比較恒定溫度范圍；
結構散熱：后殼采用鏤空散熱孔設計，使得主板PCB可以間接接觸對流空氣，內部溫度可以快速散發；
可靠的系統保護：設備支持自重啟機制，在無客戶端連接時，設備自動清空緩存，使網絡接入更順暢；
可靠的材質保護：面板材料防火阻燃達到V-0級別，可滿足客房的防火要求；
可靠的芯片保護：Braodcom 芯片穩定工作的極限溫度為120度，遠高于其他廠家。
n 全新節能設計，引領低碳通信
采用Broadcom綠色低碳設計，支持動態MIMO省電模式（DMPS）和自動省電傳送（APSD），智能辨識終端實際性能需求，合理化調配終端休眠隊列，動態調整MIMO工作模式；
支持逐包功率控制(PPC)技術，在確保報文能成功傳輸?shù)那疤嵯聞討B(tài)調節AP和客戶端之間的雙向功率，以達到減少設備能耗和延長移動終端待機時間的作用；
支持Green AP模式，實現單天線待機，節能更精準；
支持發射功率可調，用戶可根據實際應用場合配置不同的發射功率。
產品規格
項目 | WA2302 |
工作頻段 | IEEE 802.11b/g/n：2.4GHz-2.483GHz |
接入速率 | 1-300Mbps |
業務端口 | 1個10/100M以太網上聯口（背面） |
發射功率 | 200mW |
內置天線 | 內置2根2*2智能全向天線（增益3.5dBi） |
工作溫度 | -10℃-45℃ |
存儲溫度 | -30℃-70℃ |
工作濕度 | 10%-90%無凝結 |
存儲濕度 | 10%-90%無凝結 |
外觀尺寸 | 144*40mm |
整機重量 | 0.6Kg |
供電方式 | 支持PoE供電（IEEE 802.3af標準） |
整機功耗 | 滿載10W，峰值12W |
指示燈 | 電源/系統指示燈，常亮表示設備上電；閃爍表示設備正常工作；不亮表示設備無供電或故障 |
安全規范 | GB4943、EN60601-1-2(醫療)、UL/CSA 60950-1、EN/IEC 60950-1、EN/IEC 60950-22 |
EMC | GB9254-2008、EN301 489、EN55022、FCC Part 15、RSS-210 |
業務特性
支持協議標準 | IEEE 802.3,10BASE-T以太網； | |
IEEE 802.3u,快速以太網標準； | ||
IEEE 802.3az,EEE高效節能以太網標準； | ||
IEEE 802.3af，以太網供電POE標準； | ||
IEEE 802.11b,11Mbit/s無線接入,工作在2.4GHz頻段； | ||
IEEE 802.11g,54Mbit/s無線接入,工作在2.4GHz頻段； | ||
IEEE 802.11n,最高475Mbit/s無線接入,工作在2.4GHz頻段； | ||
IEEE 802.11e,無線局域網QOS； | ||
輸出功率 | 11b | 1Mbps-11Mbps：23+/-1.5dBm |
11g | 6Mbps-9Mbps：22+/-1.5dBm | |
12Mbps-18Mbps：21+/-1.5dBm | ||
24Mbps-36Mbps：21+/-1.5dBm | ||
48Mbps-54Mbps：21+/-1.5dBm | ||
11n | MCS 0-7：20+/-1.5dBm | |
MCS 8-15：20+/-1.5dBm | ||
接受靈敏度 | 802.11b | -89dBm |
802.11g | -74dBm | |
802.11n(HT20) | -72dBm | |
802.11n(HT40) | -70dBm | |
調制技術 | OFDM：BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps | |
DSSS：DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps | ||
MIMO-OFDM：MCS 0-15 | ||
AP模式 | AP模式（默認）； | |
WDS模式，最多可與4個具備WDS網橋功能的設備進行橋接； | ||
AP+Client模式； | ||
LAN口地址 | 支持靜態IP地址或DHCP獲取 | |
DHCP Server功能 | 支持 | |
接入用戶數 | 40人以內（4-8個房間） | |
安全特性 | 支持64/128位WEP加密； | |
支持AES/TKIP標準的WPA-PSK/WPA2-PSK加密； | ||
支持AP內用戶隔離； | ||
支持接入用戶數限制； | ||
支持MAC地址過濾； | ||
支持SSID隱藏； | ||
支持4個SSID； | ||
QOS | 支持WMM，提高無線多媒體數據傳輸性能，如語音、視頻等； | |
支持多用戶公平調度； | ||
支持混合接入公平調度； | ||
支持干擾過濾； | ||
支持速率優先； | ||
綠色節能 | 支持逐包功率控制(PPC)； | |
支持Green AP模式； | ||
支持DMPS，動態MIMO省電； | ||
支持APSD，自動省電傳送； | ||
支持WMM Power Save； | ||
系統維護 | 支持配置文件上傳/下載； | |
支持Web升級固件； | ||
支持Web恢復出廠； | ||
支持Reset鍵恢復出廠； | ||
支持系統日志查看； | ||
支持ping網絡診斷； | ||
網絡管理 | 支持TG云AC平臺管理； | |
支持Web管理； | ||
支持SNMP網管； | ||
訂購信息
設備名稱 | 設備信息 |
WA2302 | IEEE 802.11b/g/n；2.4GHz；300Mbps；1個10/100M以太網上聯口（背面） |

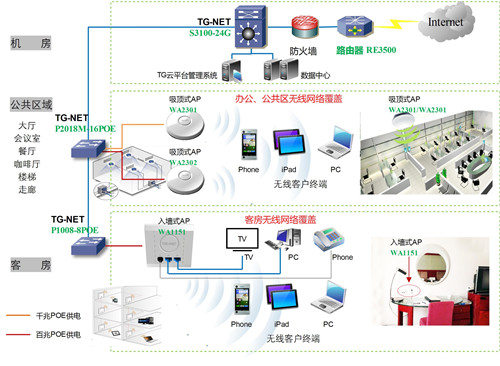

典型應用
