PD500系列POE分離器
產品概述
PD500系列POE分離器是一款經濟實用基于IEEE 802.3af/at標準的高可靠性POE遠程受電設備，可以將通過網線傳輸的電力與數據信號分離。與符合IEEE 802.3af/at標準的POE交換機（如P3008-8POE-150W等）或PSE供電器（如PSE501G-30W）配套使用，可為不支持POE的終端設備同時提供電源和數據。PD500系列POE分離器可輸出5V/9V/12V三種電壓，配合POE供電設備使用，可靈活拓展無線城市、安防監控等POE使用場合，而不受電力線布局限制。

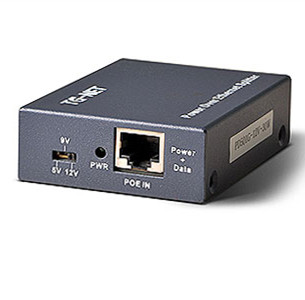

產品外觀
PD501-12V-15W
2個10/100M電口(1個POE口）；
IEEE 802.3af標準；
最高輸出功率15.4W；
PD501G-12V-15W
2個10/100/1000M電口(1個POE口）；
IEEE 802.3af標準；
最高輸出功率15.4W；
PD501G-12V-30W
2個10/100/1000M電口(1個POE口）；
IEEE802.3af/at標準；
最高輸出功率30W；
產品特點
△ 符合國際標準IEEE802.3af(15.4W)， IEEE802.3at（30W）；
△ PD受電端支持36V-57V各種電壓轉輸，自動感應來自PSE供電模塊所提供的電源；
△ 通過5V/9V/12V等多種輸出輕松安裝非POE終端接入POE網絡；
△ 支持電路隔離保護，有效保護用電設備；
產品規格
項目 | PD501-12V-15W | PD501G-12V-15W | PD501G-12V-30W |
固定端口 | 2個10/100電口(1POE口） | 2個10/100/1000M電口(1POE口） | 2個10/100/1000M電口(1POE口） |
供電標準 | IEEE802.3af | IEEE802.3af | IEEE802.3af/at |
最高輸出功率 | 15.4W | 15.4W | 30W |
POE腳位 | 1/2(+)，3/6(-)與 4/5(+),7/8(-)相容 | ||
工作溫度 | -20~50°C | ||
存儲溫度 | -40~70°C | ||
工作濕度 | 10%～90%無凝結 | ||
存儲濕度 | 5%～95%無凝結 | ||
外觀尺寸 | 80（L)*55(W)*31(H)mm | ||
輸入電源 | DC 48V/0.3A | DC 48V/0.3A | DC48V/0.6A |
輸出電壓 | 5V/2A；9V/1.1A；12V/1A | 5V/2A；9V/1.1A；12V/1A | 5V/4.5A；9V/2.3A；12V/2A |
DC接頭規格 | 5.5*2.1mm(外徑*內徑) | ||
整機重量 | 145g | ||
LED指示燈 | 電源指示燈（綠色） | ||
物理介質 | 10/100Base-TX：3/4/5類雙絞線，支持最大傳輸距離100m | ||
1000Base-T：5類雙絞線，支持最大傳輸距離100m | |||
網線線序 | 支持Auto-MDIX功能，自動識別直通網線和交叉網線 | ||
協商模式 | 端口支持自動協商功能（自協商傳輸速率和雙工模式） | ||
訂購信息
設備名稱 | 設備信息 |
PD501-12V-15W | 2個10/100電口；1個POE端口；IEEE 802.3af標準；最高輸出功率15.4W； |
PD501G-12V-15W | 2個10/100/1000M電口；1個POE端口；IEEE 802.3af標準；最高輸出功率15.4W； |
PD501G-12V-30W | 2個10/100/1000M電口；1個POE端口；IEEE 802.3af/at標準；最高輸出功率30W； |

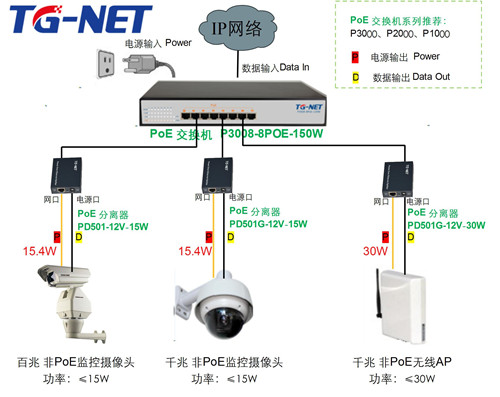

典型應用
