DVI光纖延長器：HTXD-DVI500M-T (TX) / HTXD-DVI500M-R (RX)，本產品致力于解決傳統銅線電纜DVI連接線傳輸距離受限制的問題，采用4芯LC多模光纖傳輸R、G、B信號及數據時鐘Clock信號，在分辨率高達1920×1200@60Hz的情況下,可以延伸傳輸距離到500米。
本產品具有EDID讀寫功能，可以將顯示器里的EDID存儲內容讀出并寫到DVI發射模塊T803-500M-T（TX）中，使其能夠適應不同分辨率的顯示器系統，使用更加方便和可靠。
規格參數
1. 符合DVI1.0標準，支持最高視頻帶寬：1.65Gbps
2. 支持分辨率：最高支持WUXGA(1920X1200@60Hz)
3. 傳輸距離：500M
4. 視頻接口DVI-D 18+1針，光接口：4 X LC
5. 外接光纖類型：多模光纖 50/125，62.5/125 LC兩種標準
光傳輸波長：多模 850nm VCSEL
6. 工作溫度：0℃～70℃
存儲溫度：-20℃～85℃
7. 外形尺寸：64mm x 42mm x16mm
8. 信號發送器發射功率： －3～－9.5dBm
信號接收器接收靈敏度：優于－18dBm
實際應用：
△計算機顯示及高清監控系統
△教育、銀行證卷系統
△數字平板顯示屏、大屏幕顯示系統
△高清影像顯示、高清視頻會議、高清投影系統
△高清醫學影象顯示及投影系統
△遠程教育投影系統

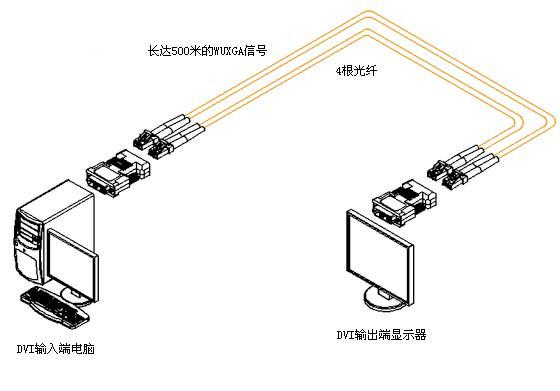

連接示意圖：
備注：針對只具備HDMI顯示系統，客戶使用時只需要購買一條DVI轉HDMI接口線（或轉接頭）即可連接顯示系統與我司設備，同時VGA顯示器也可以通過HDMI轉VGA的轉換器來轉換。
操作說明：
1． 開啟顯示器電源。
2． 把DVI光纖發射器T803-500M-T(TX)連接到顯示器上。
3． 把外部+5V電源適配器的電源加到DVI光纖發射器T803-500M-T(TX)上。
4． 用一個針狀物插入EDID讀寫孔中，按一下按鈕，等待2秒，可以看到藍色LED燈亮5~8秒，說明EDID讀寫成功，否則，EDID讀寫失敗。
5． 拔掉外部+5V電源適配器。
6． 把DVI光纖發射器T803-500M-T(TX)拔下，連接到信號源，如PC機等。
7． 把DVI光纖接收器T803-500M-R(RX)連接到顯示器，并接上外部+5V電源適配器。
8． 按LC端口一對一地連接好光纖并重新啟動系統，則可正常工作。
簡易工程安裝圖：

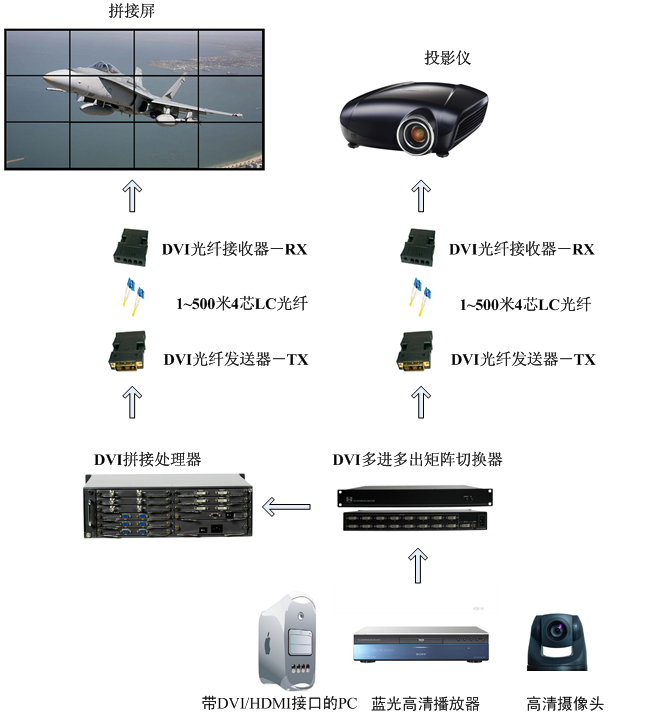

一：拼接大屏幕系統
二：遠距離DVI信號傳輸系統
