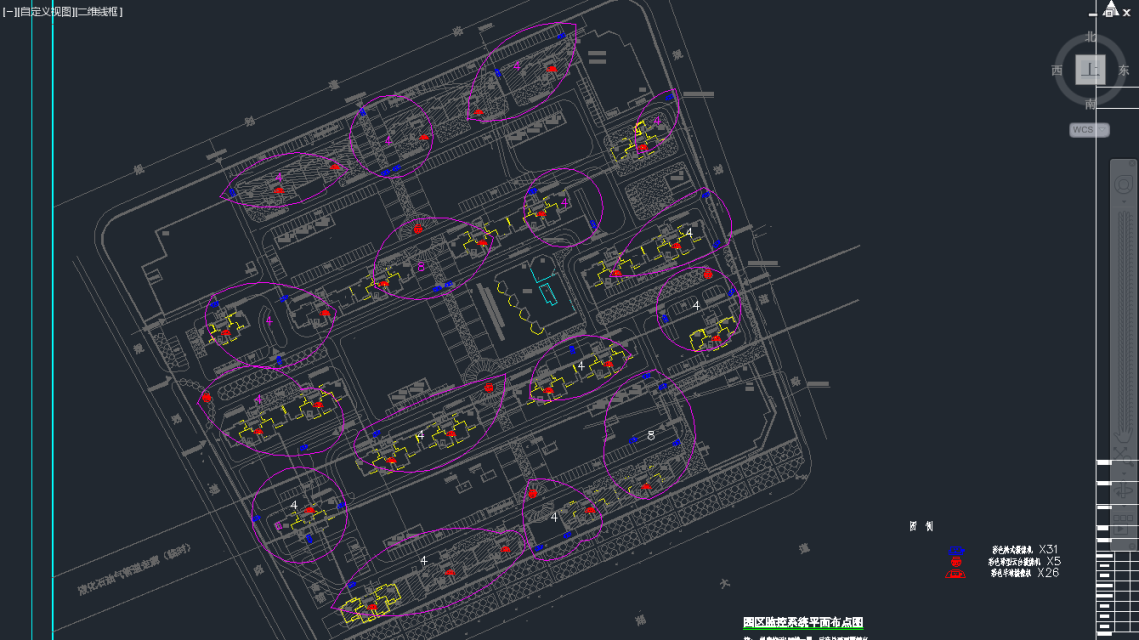

某園區監控點位分布圖：
一、用戶需求：
為一園區做園區及地下室監控，采用IP攝像頭，機房位于13#。
二、解決方案：
方案設計：本方案采用EPON 實現IP監控。
1、整體方案設計依據：
EPON是一種新興的寬帶接入技術，它通過單一的光纖接入系統，實現數據、語音及視頻的綜合業務接入，并具有良好的性價比。EPON結合了無源光網絡技術和以太網技術的優勢，無源光網絡技術因其點到多點的拓撲結構和傳輸中只需要無源器件的特點，具備節省鋪設成本，免后期維護的優點，特別適合于接入網，成為備受青睞的光接入網技術。通過經濟高效的結構和技術，為接入網最終用戶提供一種最有效的寬帶方式。
EPON技術的成熟和其點到多點的靈活組網優勢，在建設視頻監控系統時，使用EPON技術來實現視頻監控系統的前端接入成為最佳選擇。
2、用戶需求分析：
由于各個監控點分布分散，且數量較多，若采用傳統的收發器傳輸方式，機房的尾纖數量和設備數量都將比較多，占用大量機房空間，且設備功耗很大。
采用EPON系統進行組網，可節省大量的光纖資源和機房空間及用電量，并可減少機房減少及系統維護費用。
EPON系統由3個部分構成：OLT、分光器和光纜組成的光分配網絡、ONU遠端設備。
OLT：OLT為局端設備放置在機房，一個OLT設備可提供多個PON口（單纖千兆光口），每個PON口和與上相連的分光器及多個ONU構成獨立的系統。
分光器：又稱PLC，為無源設備，提供1個主纖和多個支纖，主纖與局端設備相連。分光器將1芯光纖分為多個支纖，每個支纖可連接一個遠端ONU設備，故多個支纖可連接多個遠端ONU設備，這樣一個OLT的1個PON口可與多個ONU設備通信。
ONU：ONU提供1個PON口和網口，網口可為1、2、4、8個。PON口和分光器支纖相連，網口可接入IP攝像頭。
3、方案設計：

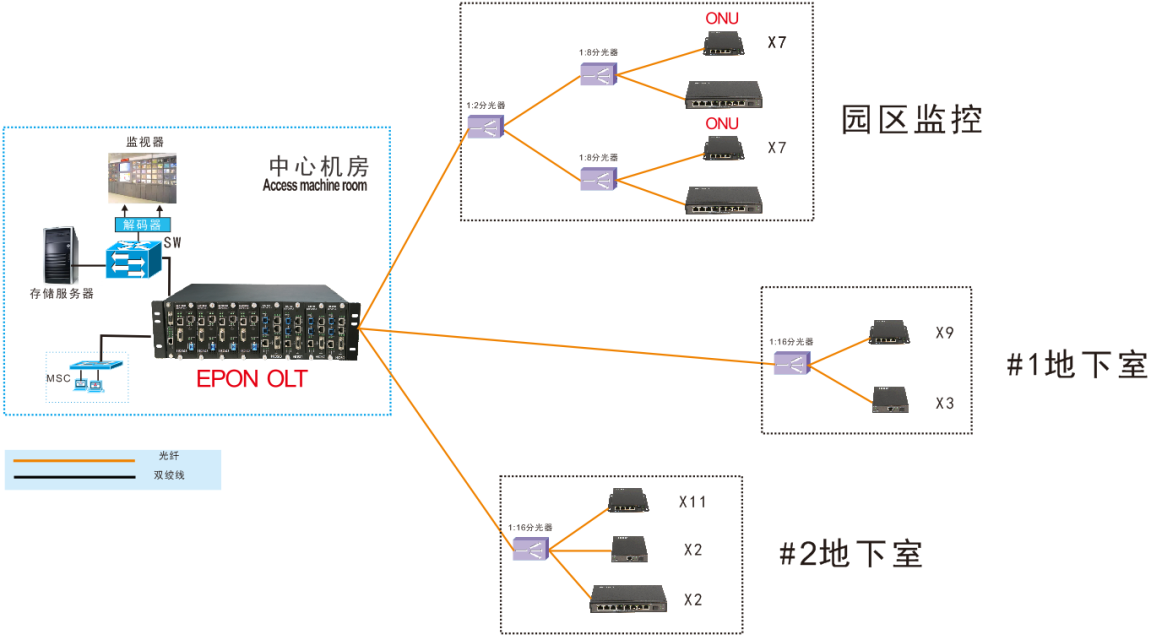

圖中根據攝像頭的分布位置，劃分了三個區域(園區、1#地下室、2#地下室)，統計所需ONU的數量分別為園區16個，1#地下室12個，2#地下室15個。故可在機房接入四芯光纜到達3個不同的監控區域后接入分光器進行分光，然后分光器的各個分支到各個監控點。在機房放置OLT設備，采用先進行干線光纖覆蓋到各個區域的分光點，區域內再采用支線光纜到ONU處的方式組網。對于園區，組網結構為先在機房用1:2的分光器分光后，再分別向兩個方向的中心區域接1:8分光器，這樣1個PON口可覆蓋整個園區；對于園區內地下室區域采用1:16分光器，分別對應一個PON口。

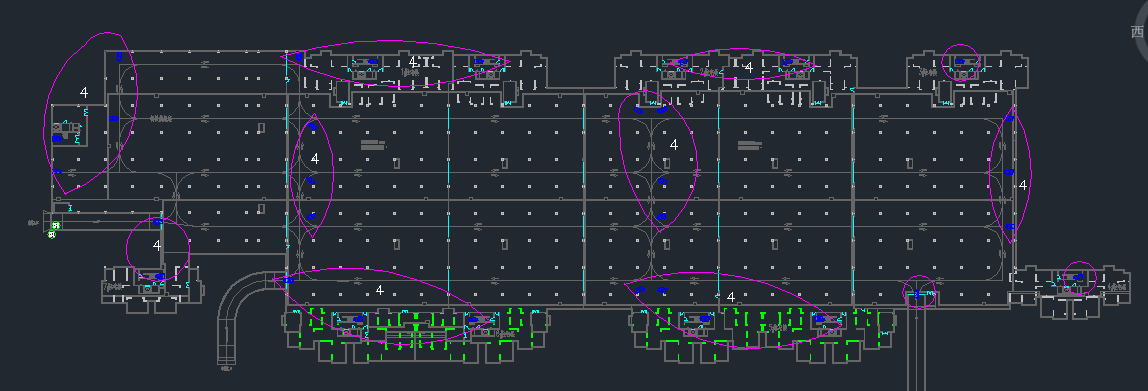

根據攝像頭的分布，參考圖片1、2、3放置對應端口數的ONU。
設備安裝：可將ONU設備掛桿或放置在室內，均需配備配電箱，ONU設備供電為AC220V，光纖接頭均為SC/PC。HA7200H和HA7204H可分別通過網線接入1個和4個網絡攝像頭。
4、組網說明（可結合方案圖）：
將OLT設備放置在機房，在機房，OLT的上聯接口為10/100/1000Mbps接口，可接入到千兆交換機中，交換機下掛NVR即可對多路圖像進行存儲，并可對圖像進行顯示，若采用磁盤陣列來存儲，則需配備解碼器將圖像轉成模擬信號然后上電視墻。
5、數量說明：詳見清單報價
三、產品介紹：

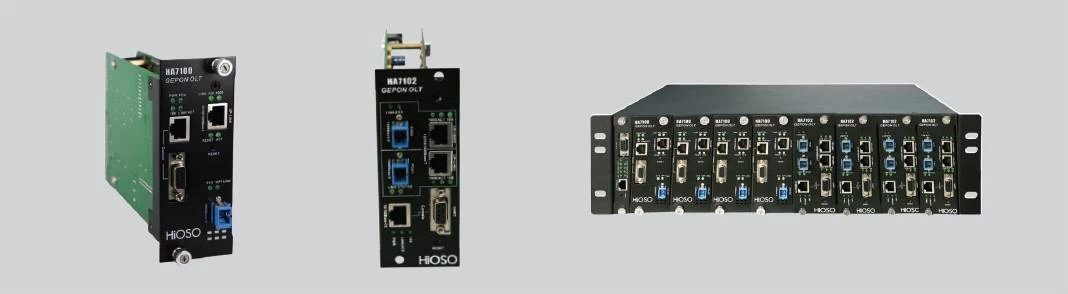

HA7000系列OLT
HA7000機架
HA7000是海碩科技推出的機架式中小容量OLT設備，HA7000系列為19英寸、3U式機架，采用雙電源備份，支持最多8個OLT模塊卡，每個PON口可支持20km內32個ONU(10km內64個ONU)同時接入。HA7000系列集成度高、應用靈活、可靠性高，并具有可管理、方便擴容和組網靈活的特點，適應多種應用場合，可滿足運營商的各種需求。
HA7000機架提供多個槽位，可混插HA7100/HA7102系列OLT模塊卡及1個M7000網管代理卡，所有OLT模塊卡由網管代理卡M7000集中管理。
技術參數
最大插板數量 | 8個OLT模塊卡，1個網管卡(M7000) |
工作溫度 | -10～55℃ |
存儲溫度 | -40～70℃ |
濕度 | 5%～90%無凝結 |
最大電源數 | 2 |
整機重量（雙電源） | 10.69kg |
電源選擇 | 雙電源AC220V/DC-48V、雙電源AC220V+DC-48V |
機架尺寸 | 132mm(H) ×481mm(W) ×309mm(D) /高×寬×深 |
HA7102模塊卡適用于HA7000機架，支持中國電信V2.1標準。支持熱插拔，提供2個固定的PON口和2個千兆GE上聯口。每個PON可承載20km內32個ONU(10km內64個ONU)同時接入，可以與遠端設備ONU通過光纖和無源光分配網絡（ODN）組成的無源光網絡連接。
技術參數
業務 | 支持功能 |
工作波長 | 1310（RX）/1490（TX） |
光功率 | 0 ~ +7dBm |
接收靈敏度 | -27dBm |
最大傳輸距離 | 20km |
最大光分路比 | 1:64 |
容量 | HA7100：1個PON系統/ HA7102：2個PON系統 |
MAC地址表 | HA7100：4K/HA7102:8K |
接口 | PON接口:SC/PC(SFF封裝) |
上聯電接口：10/100/1000Mbps | |
1個FE管理網口,可通過網絡訪問 | |
1個RS232 DB9串口，用于設備調試 | |
MTBF | 10萬小時 |
EPON特性 | 完全支持IEEE802.3ah協議 |
支持動態帶寬分配（DBA），最小調整粒度為1Kbps | |
支持上下行對稱1Gbps帶寬 | |
支持每個邏輯鏈路的AES-128加密 | |
強大的OAM功能，實現對ONU的遠程管理，維護與升級 | |
支持ONU自動發現與注冊（即插即用） | |
支持協議 | 支持IEEE802.3、IEEE802.3u、IEEE802.3ab |
支持IEEE802.1Q VLAN | |
支持IEEE 802.1P QoS | |
網管 | 基于SNMP協議的圖形界面管理 |
基于CLI的本地串口管理和遠程GUI管理 | |
其它功能 | 支持IGMPv1/v2協議，支持IGMP Snooping和IGMP Proxy |
支持ONU批量配置、遠程升級 | |
實時的告警檢測，精確的故障定位 | |
支持告警信息發送到郵箱，支持短信告警 |
工作條件
參數 | 規格 |
電源 | DC5V |
功耗 | HA7100：4W/HA7102：10W |
工作溫度 | -10～55℃ |
儲存溫度 | -40～70℃ |
濕度 | 5%～90%無凝結 |

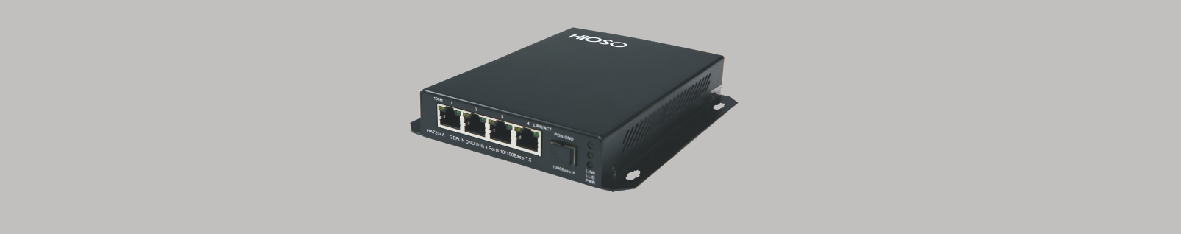

HA7204H四口百兆工業級ONU
產品概述
HA7204是一款工業級純數據型ONU，為用戶提供四個固定的10/100Mbps自適應端口。耐高溫、多重防雷的設計可保證在惡劣的工作環境下穩定高效的運行，主要應用于安防監控、平安城市、隧道監控、煤礦專網等。
產品功能特點
n 完全符合IEEE802.3/802.3ah
n 耐高溫、抗強雷擊和強電磁干擾
n 基于自動發現與注冊
n 支持DBA和多種SLA
n 支持IEEE802.1D RSTP
n 支持IGMP Snooping V2組播功能
n EMI和ESD保護認證
n 支持VLAN功能
n 基于SNTP客戶端自動時間同步
n 具有豐富和強大的OAM與遠端管理能力
n 支持端口限速、環路檢測和端口隔離功能
n 支持狀態檢測和故障自動定位
n 支持斷電告警功能
技術參數
項目 | 說明 |
工作波長 | 1310（TX）/1490（RX） |
光功率 | -1~+4dBm |
接收靈敏度 | -25dBm |
最大傳輸距離 | 20km |
緩存器空間 | 1.25MB |
MTBF | 10萬小時 |
PON接口類型 | SC/PC |
EPON特性 | 完全支持IEEE802.3ah協議 支持動態帶寬分配（DBA） 支持ONU自動發現與注冊（即插即用） |
支持協議標準 | 支持IEEE802.3、IEEE802.3u IGMP Snooping V2 支持IEEE802.1Q VLAN 支持IEEE802.1P QoS |
網管 | 配和局端OLT，完成ONU的管理配置和軟件升級等 |
工作條件
參數 | 規格 |
電源 | DC12V/1A（外置） |
功耗 | 4W |
工作溫度 | -20～70℃ |
儲存溫度 | -40～85℃ |
濕度 | 5%～90%無凝結 |
尺寸 | 26mm(H) × 135mm(W) × 152mm(D) / 高×寬×深（外置電源） |

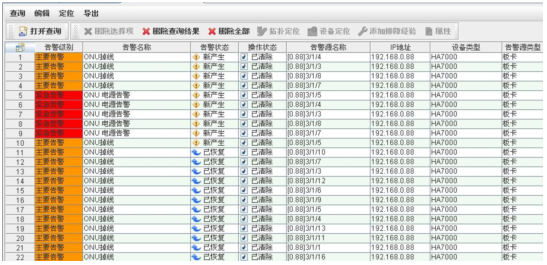

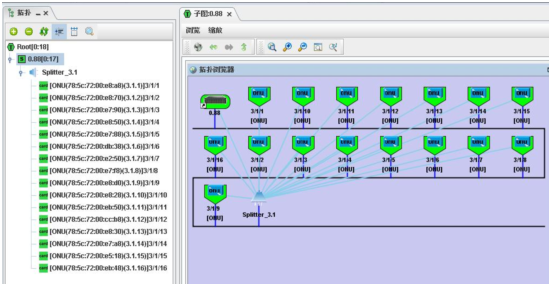

網管功能介紹
概述
該EPON網絡管理系統支持SNMP圖形化界面管理、TELNET、CLI命令行管理等多種管理方式，是一套強大的基于SNMP協議和C/S結構開發的管理系統。可實現對EPON系統設備的全程監控和配置，方便運營商的維護和集中管理。
特點：
n 強大的管理功能。支持故障管理、配置管理、告警管理和安全管理等，可對系統進行實時監測和集中管理
n 采用分層結構，具有完善的軟件體系結構，操作方便
n 支持設備的控制管理，性能穩定
n 完善的告警管理，確保系統和網絡的正常運行
n 支持告警郵件分發，支持告警短信通知，幫助用戶及時了解設備和網絡出現的異常運行狀態
n 完善的日志管理，記錄網絡運行和維護過程中詳細的日志信息

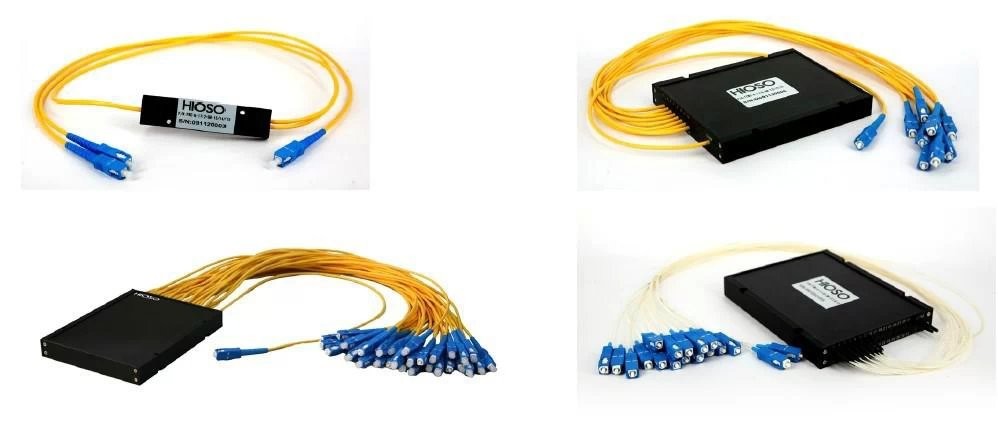

無源光器件
ODN光分路器系列
產品概述
項目中使用的光分路器(PLC Splitter)，是一種基于石英基板集成波導光功率分配器件，分路的功能在芯片上完成，可以在一只芯片上實現多達1×32以上分路，然后在芯片兩端分別耦合封裝輸入端和輸出端多通道光纖陣列。平面波導型光分路器具有體積小、工作波長范圍寬、低IL（插入）損耗、低PDL（偏振）損耗、高回波損耗、分光均勻的特點。
熔融拉錐光分路器主要用于1×2的非均勻分光，支持任意分光比，可根據工程需求可定制單波長單窗、雙波長雙窗和三波長三窗多種類型的分光器。
產品應用
分光器是組建EPON網絡的一個組件，是一個連接OLT和ONU的無源設備，它的功能是分發下行數據，并集中上行數據。分光器帶有一個上行光接口，若干下行光接口。從上行光接口過來的光信號被分配到所有的下行光接口傳輸出去，從下行光接口過來的光信號被分配到唯一的上行光接口傳輸出去。光信號從上行光接口轉到下行光接口的時候，光功率將下降，從下行光接口轉到上行光接口的時候，同樣如此。各個下行光接口出來的光信號強度可以相同，也可以不同。
光分路器集中安裝在光分路箱(室內型或室外型)內；當MDU分布較為分散或駐地網光纜纖芯數量不足時，可以采用二級分光、多級分光方式。
光分路比應綜合考慮EPON系統的傳輸距離、MDU帶的用戶數、PON系統內帶寬分配來進行選擇，一般情況下，在采用FTTH模式和FTTB+LAN模式時，光分路比宜按1×32設計。
1×2光分路器產品性能指標
分光比 | 插入損耗（dB） | |
P級 | A級 | |
50/50 | 3.6 | 3.8 |
40/60 | 4.7/2.7 | 5.0/2.9 |
30/70 | 6.0/1.9 | 6.4/2.1 |
20/80 | 7.9/1.2 | 8.5/1.4 |
10/90 | 11.3/0.5 | 12.0/0.8 |
5/95 | 14.0/0.35 | 14.6/0.43 |
2/98 | 18.0/0.3 | 18.5/0.35 |
1/99 | 22.5/0.25 | 23.0/0.30 |
Coupling Ratio(%) | 1~50 | |
方向性(dB) | ≥55 | |
回波損耗（dB） | ≥55 | |
工作波長（nm） | 1310±40，1550±40，1310/1550±40，1310/1550±40/1490±20 | |
工作溫度（℃） | -20～85 | |
存儲溫度（℃） | -40～85 | |
光纖類型 | 客戶指定 | |
光纖長度（m） | 1 (±0.1)或客戶指定 | |
端口結構 | 1x2 or 2x2 | |
封裝尺寸（長×寬×高）（mm） | 90×20×10 | |
1×N光分路器產品性能指標
產品參數 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 |
工作波長（nm） | 1260--1650 | ||||
插入損耗IL（dB） | 3.6 | 7.5 | 11.0 | 14.0 | 17.5 |
損耗均勻性（dB） | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 |
回波損耗（dB） | 55 | 55 | 55 | 55 | 55 |
偏振相關損耗（dB） | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
方向性（dB） | 55 | 55 | 55 | 55 | 55 |
光纖長度（m） | 1.2(±0.1)或客戶指定 | ||||
光纖類型 | 客戶指定 | ||||
波長相關性損耗（dB） | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 |
溫度穩定性（-40～85℃）（dB） | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
工作溫度（℃） | -40～85 | ||||
存儲溫度（℃） | -40～85 | ||||
封裝尺寸（長×寬×高）（mm） | 90×20×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 |
備注: 所有測量均在室溫下進行，并包含連接器損耗。
