系統拓撲圖：
方案介紹：
該小區有三個出口崗亭，崗亭1 2在一個方向位置，采用一根四芯光纜配合兩套4電口光纖收發器傳輸電腦一級車牌識別一體機的網絡信號。崗亭三單獨布置一根4芯光纜傳輸電腦一級車牌識別一體機的網絡信號。機房三套收發器接收機以及控制電腦都通過交換機進行連接進行數據交換。
項目使用光纖產品清單：
| 序號 | 名稱 | 產地 | 產品型號 | 單位 | 數量 |
| 1 | 光纖收發器 | 華通鑫達 | HTXD-FE100S-4D1F | 對 | 3 |
| 2 | 光纖終端盒 | 國產 | 8口 | 臺 | 4 |
| 3 | 光纖跳線 | 國產 | FC-FC | 根 | 6 |
| 4 | 光纖跳線 | 國產 | FC-SC | 根 | 6 |
| 5 | 法蘭 | 國產 | FC-FC | 個 | 12 |
| 6 | 光纜 | 國產 | GYXTW-4B1 | 米 | 1000 |

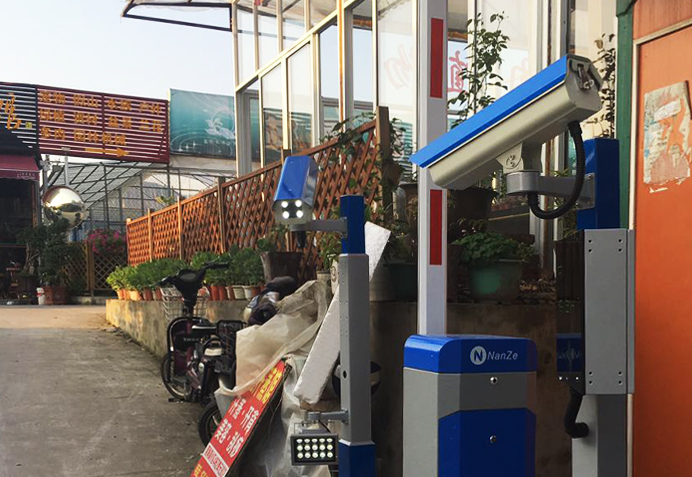

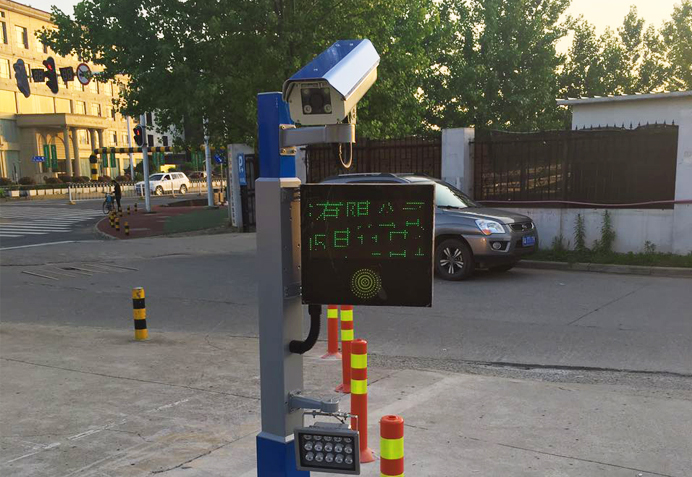

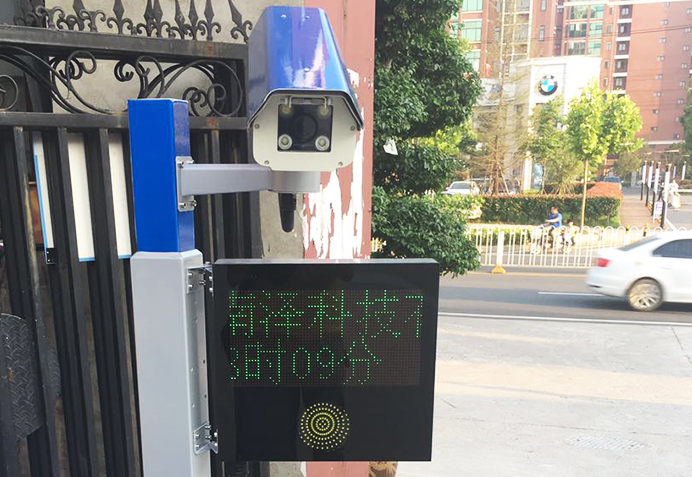

案例分享：

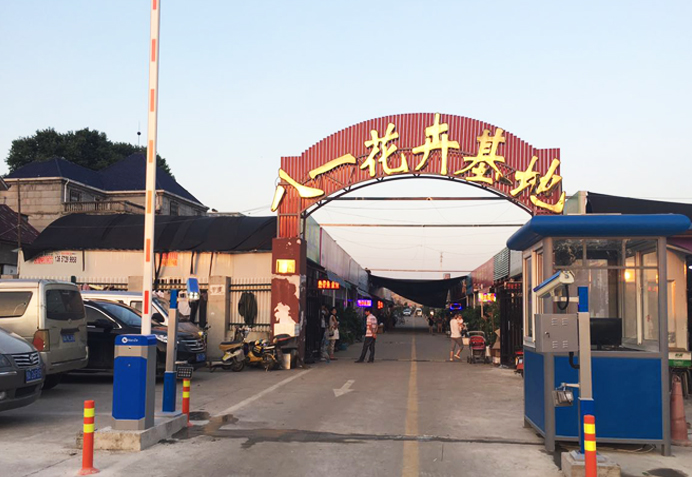

武漢八一花卉市場位于武昌區八一路沙灣村333號，東臨東湖風景區，南臨中國地質大學，西臨光谷大橋，入駐商家120余家，由于市場面積較大，所以采用光纖傳輸作為智能車牌識別系統的傳輸方案，使用后及大的提高了市場車位的使用率，同時為市場的商家車輛安全提供了有力保障。
