光端機分發射端，接收端。中間有光纖線路連接。發射端的光端機接入攝像頭的模擬輸出視頻信號。在對應的接收端光端機的接口中就可以輸出視頻信號了。

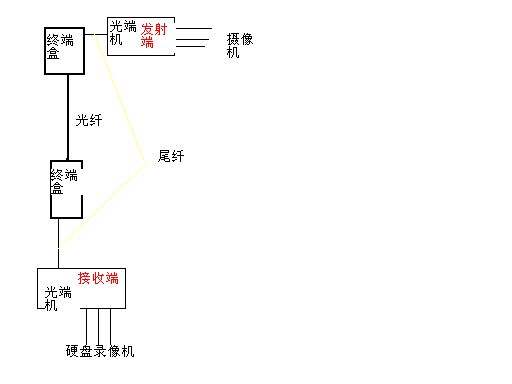

具體的連接圖如下：

攝像頭-→（視頻線）-→光端機發送端（轉為光信號）-→跳線-→終端盒（其中包括尾纖-法蘭）-→光纖（單模光纖20公里）-→終端盒（其中包括尾纖-法蘭）→跳線-→光端機接收端（轉為視頻信號）-→硬盤錄像機

因此在使用視頻光端機的過程中需要用到的配件有：視頻線，跳線，終端盒，尾纖-法蘭。

每根光纖需要兩個終端盒，如果你要用一芯的話，你就熔接兩芯，一芯備用。終端盒的用途就是把光纖中的每一芯和尾纖連起來，尾纖插入光端機。兩個都這樣處理就可以了。
