致用戶：
本設備在設計使用范圍內具有良好可靠的性能，但仍應避免人為對設備造成的損害或破壞。
◆ 仔細閱讀本手冊，并保存好本手冊，以備將來參考用。
◆ 不要將設備放置在接近水源或潮濕的地方。
◆ 不要在電源電纜上放任何東西，不要將電纜打結或包住，并應將其放在不易碰到的地方。
◆ 電源接頭以及其它設備連接件應互相連接牢固，請經常檢查。
◆ 連接電源線時，務必認真按接線柱標注接線；所用電源必須滿足如下條件：
1．直流－48V機種：-36V ~-72V
2．交流220V機種：220V±20％，50Hz
◆ 請注意設備清潔，必要時可用軟棉布擦拭。
◆ 在下列情況下，請立即斷開電源，并與公司聯系。
1．設備進水；
2．設備摔壞或機殼破裂；
3．設備工作異常或展示的性能已完全改變；
4．設備產生氣味、煙霧或噪音。
◆ 請不要自己修理設備，除手冊中有明確指示外。
版權聲明
本手冊任何部分不得復印，翻制或以任何形式在網絡中發送，除非得到本公司的書面許可。本說明書所提及的商標所有權由各商標持有人所有。
對于以任何形式修改產品及本說明書而造成的產品功能不能實現或?qū)ζ渌a(chǎn)品、人身造成影響，本公司將不負任何責任。
除此之外，本手冊所提到的產品規格和資訊僅供參考，內容亦會隨時更新，恕不另行通知，有關信息請向公司查詢。
一：概述
PDH光端機是我公司采用自主知識產權的大規模集成電路，應用時分復用技術，將以太網信號和E1信號混合編碼后在一對光纖上傳輸。實現10/100M以太網業務（10/100/1000M以太網業務）和E1業務混合傳輸。該機采用19英寸、1U機框設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。
二：設備訂貨型號以及功能簡介
1：120F PDH光端機
提供1個光接口（155M），4個E1接口，4個以太網接口（10/100M），提供雙電源；
2：240F PDH光端機
提供1個光接口（155M），8個E1接口，4個以太網接口（10/100M），提供雙電源；
3：480F PDH光端機
提供1個光接口（155M），16個E1接口，4個以太網接口（10/100M），提供雙電源；
4：120-1000M PDH光端機
提供1個光接口（1.25G），4個E1接口，2個以太網接口（10/100/1000M），提供雙電源；
5：240-1000M PDH光端機
提供1個光接口（1.25G），8個E1接口，2個以太網接口（10/100/1000M），提供雙電源；
6：480-1000M PDH光端機
提供1個光接口（1.25G），16個E1接口，2個以太網接口（10/100/1000M），提供雙電源；
7：GL120F PDH光端機
提供1個光接口（1.25G），4個E1接口，16個以太網接口（10/100M、其中每四個以太網接口物理隔離），提供雙電源；
8：GL240F PDH光端機
提供1個光接口（1.25G），8個E1接口，16個以太網接口（10/100M、其中每四個以太網接口物理隔離），提供雙電源；
三：技術指標
1：光接口（雙纖）
波 長：1310nm（標準機型）或1550nm
發送功率：≥－15dBm
接收靈敏度：≤-30dBm(BER≤10-11)
接口方式：FC（標準機型）或SC以及單纖
2：E1接口
設備有4-16路E1接口，符合G.703建議
速率：2048Kb/s ±50ppm
碼型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖動：符合G.742 G.823建議
輸入口允許衰減： 0～6dB
3：以太網接口
支持線速10Base-T/100Base-T/1000Base-T,全雙工/半雙工 自適應
符合IEEE802.3/IEEE802.3u標準
使用標準RJ45插頭
4：電源
采用雙電源供電，互為熱備份，也可只用單一電源
AC: 220V
DC: －48V
- 允許輸入電壓波動范圍：±20%
整機功耗 ＜15
5：工作環境
工作溫度： 0～45℃
相對濕度： ≤95%（25℃時）
大氣壓力： 70～106Kpa
四：設備組成以及指示燈定義
1：120FPDH光端機
PWR：電源指示燈：當系統電源開關打開后此綠燈亮
光路告警指示燈：
LOS: 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此紅燈亮。
LOF: 幀失步，發生光路幀失步時，此紅燈亮
E-3: 10-3誤碼指示，光路誤碼率超過10-3時，此紅燈亮
E-6: 10-6誤碼指示，光路誤碼率超過10-6時，此紅燈亮
E1支路告警指示燈：1－4共4個指示燈分別指示1－4路E1支路的工作狀態，4個燈是三色燈，E1支路正常工作時為綠色(省電模式時為熄滅狀態)，AIS告警時為黃色，支路信號消失時為紅色，當支路告警被屏蔽時為熄滅狀態（見告警控制開關說明）
以太網指示燈
L1：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP1 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
L2：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP2 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
L3：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP3 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
L4：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP4 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
撥碼開關
功能選擇
第1－4位撥碼開關為：第1－4路E1支路屏蔽開關，用于屏蔽當前不使用的E1支路所發生的偽告警，ON=屏蔽，OFF=不屏蔽
第9撥碼開關為本端/遠端選擇開關，用于選擇面板上的告警狀態指示燈指示的是本端設備狀態還是遠端設備狀態，遠端設備狀態通過光路開銷傳至本端設備。ON=遠端，OFF=本端
第10碼開關為切鈴開關，用于屏蔽出現告警時蜂鳴器的鳴響，（對公務呼叫沒有影響）ON=切鈴，OFF=不切鈴
環回控制
第1－4位撥碼開關為：第1－4路E1支路環回控制開關，ON=環回，OFF=不環回
第9撥碼開關為：第1－4路E1支路指示燈模式設置開關,ON=省電模式,OFF=正常
第10碼開關為：環回方式選擇開關，ON = 遠端環回，OFF = 本端環回，第6位開關和第1－4位開關一起操作才起作用，遠端環回命令通過光路開銷傳到遠端設備控制E1支路從遠端向本端環回。
2：240FPDH光端機
PWR：電源指示燈：當系統電源開關打開后此綠燈亮
光路告警指示燈：
LOS: 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此紅燈亮。
LOF: 幀失步，發生光路幀失步時，此紅燈亮
E-3: 10-3誤碼指示，光路誤碼率超過10-3時，此紅燈亮
E-6: 10-6誤碼指示，光路誤碼率超過10-6時，此紅燈亮
E1支路告警指示燈：1－8共8個指示燈分別指示1－8路E1支路的工作狀態， E1支路正常工作時為綠色(省電模式時為熄滅狀態)，支路信號消失時為紅色，當支路告警被屏蔽時為熄滅狀態
以太網指示燈
L1：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP1 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
L2：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP2 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
L3：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP3 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
L4：以太網口1：連接正常時此綠燈亮當有數據包通過時此燈閃亮
SP4 ：以太網口1：網口全雙工工作時此綠燈亮，半雙工時熄滅
撥碼開關
功能選擇
第1－8位撥碼開關為：第1－8路E1支路屏蔽開關，用于屏蔽當前不使用的E1支路所發生的偽告警，ON=屏蔽，OFF=不屏蔽
第9位撥碼開關為：本端/遠端選擇開關，用于選擇面板上的告警狀態指示燈指示的是本端設備狀態還是遠端設備狀態，遠端設備狀態通過光路開銷傳至本端設備。ON=遠端，OFF=本端
第10位撥碼開關為：切鈴開關，用于屏蔽出現告警時蜂鳴器的鳴響，（對公務呼叫沒有影響）ON=切鈴，OFF=不切鈴
環回控制
第1－8位撥碼開關為：第1－8路E1支路環回控制開關，ON=環回，OFF=不環回
第9位撥碼開關為：第1－8路E1支路指示燈模式設置開關,ON=省電模式,OFF=正常
第10位撥碼開關為：環回方式選擇開關，ON = 遠端環回，OFF = 本端環回，第10位開關和第1－8位開關一起操作才起作用，遠端環回命令通過光路開銷傳到遠端設備控制E1支路從遠端向本端環回。
3：480FPDH光端機
PWR：電源指示燈(綠色)：當系統電源接通后此燈亮。
光路告警指示燈：
LOS(紅色): 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此燈亮。
LOF(紅色): 幀失步，發生光路幀失步時，此燈亮；
E-3(紅色): 10-3誤碼指示，光路誤碼率超過10-3時，此燈亮；
E-6(紅色): 10-6誤碼指示，光路誤碼率超過10-6時，此燈亮。
E1支路告警指示燈(紅色)：1－16共16個指示燈分別指示1－16路E1支路的工作狀態，通電時16個燈是亮的，E1支路正常工作時也是熄滅的，當信號中斷時，E1支路燈會變成紅色。
以太網指示燈
LINK1(綠色)：以太網接口1連接指示，網線連接好為燈亮；
LINK2(綠色)：以太網接口2連接指示，網線連接好為燈亮；
LINK3(綠色)：以太網接口3連接指示，網線連接好為燈亮；
LINK4(綠色)：以太網接口4連接指示，網線連接好為燈亮；
撥碼開關
功能選擇
第1－5位撥碼開關為編碼選擇要環回的E1支路開關，編碼方式如下（ON為0，OFF為1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 選擇的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
0 | 1 | 1 | 0 | 1 | 第9支路 |
1 | 0 | 1 | 0 | 1 | 第10支路 |
0 | 0 | 1 | 0 | 1 | 第11支路 |
1 | 1 | 0 | 0 | 1 | 第12支路 |
0 | 1 | 0 | 0 | 1 | 第13支路 |
1 | 0 | 0 | 0 | 1 | 第14支路 |
0 | 0 | 0 | 0 | 1 | 第15支路 |
1 | 1 | 1 | 1 | 1 | 第16支路 |
X | X | X | X | 0 | 所有E1支路 |
第6位開關為本端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路本端環回。ON=環回，OFF=不環回
第7位開關為遠端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路遠端環回。ON=環回，OFF=不環回
第8位開關為告警指示本端/遠端選擇。ON=所有告警燈指示遠端狀態，OFF=所有告警燈指示本端狀態
第9位開關為切鈴開關，用于屏蔽出現告警時蜂鳴器鳴響（對公務呼叫沒有影響）。ON=切鈴，OFF=不切鈴
第10位開關為支路告警屏蔽開關，按下此開關再抬起則記下當前支路狀態，將當前不用的E1支路產生的偽告警屏蔽掉。上電時，芯片會默認為屏蔽狀態。
4：120-1000MPDH光端機
PWR：電源指示燈(綠色)：當系統電源接通后此燈亮。
光路告警指示燈：
LOS(紅色): 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此燈亮。
LOF(紅色): 幀失步，發生光路幀失步時，此燈亮；
E-3(紅色): 10-3誤碼指示，光路誤碼率超過10-3時，此燈亮；
E-6(紅色): 10-6誤碼指示，光路誤碼率超過10-6時，此燈亮。
E1支路告警指示燈(紅色)：1－4共4個指示燈分別指示1－4路E1支路的工作狀態，通電時4個燈是亮的，E1支路正常工作時也是熄滅的，當信號中斷時，E1支路燈會變成紅色。
以太網指示燈
L1(綠色)：以太網接口1連接指示，網線連接好為燈亮；
SP1(綠色)：以太網接口1全半雙工指示，全雙工時此燈亮；
F1（綠燈）：以太網接口1 1000M指示，1000M時此燈亮；
L2(綠色)：以太網接口2連接指示，網線連接好為燈亮；
SP2(綠色)：以太網接口2全半雙工指示，全雙工時此燈亮；
F2（綠燈）：以太網接口2 1000M指示，1000M時此燈亮；
撥碼開關
功能選擇
第1－5位撥碼開關為編碼選擇要環回的E1支路開關，編碼方式如下（ON為0，OFF為1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 選擇的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
第6位開關為本端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路本端環回。ON=環回，OFF=不環回
第7位開關為遠端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路遠端環回。ON=環回，OFF=不環回
第8位開關為告警指示本端/遠端選擇。ON=所有告警燈指示遠端狀態，OFF=所有告警燈指示本端狀態
第9位開關為切鈴開關，用于屏蔽出現告警時蜂鳴器鳴響（對公務呼叫沒有影響）。ON=切鈴，OFF=不切鈴
第10位開關為支路告警屏蔽開關，按下此開關再抬起則記下當前支路狀態，將當前不用的E1支路產生的偽告警屏蔽掉。上電時，芯片會默認為屏蔽狀態。
5：240-1000MPDH光端機
PWR：電源指示燈(綠色)：當系統電源接通后此燈亮。
光路告警指示燈：
LOS(紅色): 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此燈亮。
LOF(紅色): 幀失步，發生光路幀失步時，此燈亮；
E-3(紅色): 10-3誤碼指示，光路誤碼率超過10-3時，此燈亮；
E-6(紅色): 10-6誤碼指示，光路誤碼率超過10-6時，此燈亮。
E1支路告警指示燈(紅色)：1－8共8個指示燈分別指示1－8路E1支路的工作狀態，通電時8個燈是亮的，E1支路正常工作時也是熄滅的，當信號中斷時，E1支路燈會變成紅色。
以太網指示燈
L1(綠色)：以太網接口1連接指示，網線連接好為燈亮；
SP1(綠色)：以太網接口1全半雙工指示，全雙工時此燈亮；
F1（綠燈）：以太網接口1 1000M指示，1000M時此燈亮；
L2(綠色)：以太網接口2連接指示，網線連接好為燈亮；
SP2(綠色)：以太網接口2全半雙工指示，全雙工時此燈亮；
F2（綠燈）：以太網接口2 1000M指示，1000M時此燈亮；
撥碼開關
功能選擇
第1－5位撥碼開關為編碼選擇要環回的E1支路開關，編碼方式如下（ON為0，OFF為1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 選擇的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
第6位開關為本端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路本端環回。ON=環回，OFF=不環回
第7位開關為遠端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路遠端環回。ON=環回，OFF=不環回
第8位開關為告警指示本端/遠端選擇。ON=所有告警燈指示遠端狀態，OFF=所有告警燈指示本端狀態
第9位開關為切鈴開關，用于屏蔽出現告警時蜂鳴器鳴響（對公務呼叫沒有影響）。ON=切鈴，OFF=不切鈴
第10位開關為支路告警屏蔽開關，按下此開關再抬起則記下當前支路狀態，將當前不用的E1支路產生的偽告警屏蔽掉。上電時，芯片會默認為屏蔽狀態。
6：480-1000MPDH光端機
PWR：電源指示燈(綠色)：當系統電源接通后此燈亮。
光路告警指示燈：
LOS(紅色): 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此燈亮。
LOF(紅色): 幀失步，發生光路幀失步時，此燈亮；
E-3(紅色): 10-3誤碼指示，光路誤碼率超過10-3時，此燈亮；
E-6(紅色): 10-6誤碼指示，光路誤碼率超過10-6時，此燈亮。
E1支路告警指示燈(紅色)：1－16共16個指示燈分別指示1－16路E1支路的工作狀態，通電時16個燈是亮的，E1支路正常工作時也是熄滅的，當信號中斷時，E1支路燈會變成紅色。
以太網指示燈
L1(綠色)：以太網接口1連接指示，網線連接好為燈亮；
SP1(綠色)：以太網接口1全半雙工指示，全雙工時此燈亮；
F1（綠燈）：以太網接口1 1000M指示，1000M時此燈亮；
L2(綠色)：以太網接口2連接指示，網線連接好為燈亮；
SP2(綠色)：以太網接口2全半雙工指示，全雙工時此燈亮；
F2（綠燈）：以太網接口2 1000M指示，1000M時此燈亮；
撥碼開關
功能選擇
第1－5位撥碼開關為編碼選擇要環回的E1支路開關，編碼方式如下（ON為0，OFF為1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 選擇的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
0 | 1 | 1 | 0 | 1 | 第9支路 |
1 | 0 | 1 | 0 | 1 | 第10支路 |
0 | 0 | 1 | 0 | 1 | 第11支路 |
1 | 1 | 0 | 0 | 1 | 第12支路 |
0 | 1 | 0 | 0 | 1 | 第13支路 |
1 | 0 | 0 | 0 | 1 | 第14支路 |
0 | 0 | 0 | 0 | 1 | 第15支路 |
1 | 1 | 1 | 1 | 1 | 第16支路 |
X | X | X | X | 0 | 所有E1支路 |
第6位開關為本端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路本端環回。ON=環回，OFF=不環回
第7位開關為遠端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路遠端環回。ON=環回，OFF=不環回
第8位開關為告警指示本端/遠端選擇。ON=所有告警燈指示遠端狀態，OFF=所有告警燈指示本端狀態
第9位開關為切鈴開關，用于屏蔽出現告警時蜂鳴器鳴響（對公務呼叫沒有影響）。ON=切鈴，OFF=不切鈴
第10位開關為支路告警屏蔽開關，按下此開關再抬起則記下當前支路狀態，將當前不用的E1支路產生的偽告警屏蔽掉。上電時，芯片會默認為屏蔽狀態。
7：120F系列
PWR：電源指示燈(綠色)：當系統電源接通后此燈亮。
光路告警指示燈：
LOS(紅色): 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此燈亮。
LOF(紅色): 幀失步，發生光路幀失步時，此燈亮；
E-3(紅色): 10-3誤碼指示，光路誤碼率超過10-3時，此燈亮；
E-6(紅色): 10-6誤碼指示，光路誤碼率超過10-6時，此燈亮。
E1支路告警指示燈(紅色)：1－4共4個指示燈分別指示1－4路E1支路的工作狀態，通電時4個燈是亮的，E1支路正常工作時也是熄滅的，當信號中斷時，E1支路燈會變成紅色。
以太網指示燈
L1-16(綠色)：以太網接口1-16連接指示，網線連接好為燈亮；
撥碼開關
功能選擇
第1－5位撥碼開關為編碼選擇要環回的E1支路開關，編碼方式如下（ON為0，OFF為1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 選擇的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
第6位開關為本端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路本端環回。ON=環回，OFF=不環回
第7位開關為遠端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路遠端環回。ON=環回，OFF=不環回
第8位開關為告警指示本端/遠端選擇。ON=所有告警燈指示遠端狀態，OFF=所有告警燈指示本端狀態
第9位開關為切鈴開關，用于屏蔽出現告警時蜂鳴器鳴響（對公務呼叫沒有影響）。ON=切鈴，OFF=不切鈴
第10位開關為支路告警屏蔽開關，按下此開關再抬起則記下當前支路狀態，將當前不用的E1支路產生的偽告警屏蔽掉。上電時，芯片會默認為屏蔽狀態。
8：240F系列
PWR：電源指示燈(綠色)：當系統電源接通后此燈亮。
光路告警指示燈：
LOS(紅色): 光消失,由于對端設備故障或光纖斷裂造成無光信號輸入時，此燈亮。
LOF(紅色): 幀失步，發生光路幀失步時，此燈亮；
E-3(紅色): 10-3誤碼指示，光路誤碼率超過10-3時，此燈亮；
E-6(紅色): 10-6誤碼指示，光路誤碼率超過10-6時，此燈亮。
E1支路告警指示燈(紅色)：1－8共8個指示燈分別指示1－8路E1支路的工作狀態，通電時8個燈是亮的，E1支路正常工作時也是熄滅的，當信號中斷時，E1支路燈會變成紅色。
以太網指示燈
L1-16(綠色)：以太網接口1-16連接指示，網線連接好為燈亮；
撥碼開關
功能選擇
第1－5位撥碼開關為編碼選擇要環回的E1支路開關，編碼方式如下（ON為0，OFF為1）：
E1LOOP1 | E1LOOP2 | E1LOOP3 | E1LOOP4 | E1LOOP5 | 選擇的E1支路 |
0 | 1 | 1 | 1 | 1 | 第1支路 |
1 | 0 | 1 | 1 | 1 | 第2支路 |
0 | 0 | 1 | 1 | 1 | 第3支路 |
1 | 1 | 0 | 1 | 1 | 第4支路 |
0 | 1 | 0 | 1 | 1 | 第5支路 |
1 | 0 | 0 | 1 | 1 | 第6支路 |
0 | 0 | 0 | 1 | 1 | 第7支路 |
1 | 1 | 1 | 0 | 1 | 第8支路 |
第6位開關為本端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路本端環回。ON=環回，OFF=不環回
第7位開關為遠端環回開關，當1-5位撥碼開關選擇要環回的E1支路后，撥下此撥碼開關對應的E1支路遠端環回。ON=環回，OFF=不環回
第8位開關為告警指示本端/遠端選擇。ON=所有告警燈指示遠端狀態，OFF=所有告警燈指示本端狀態
第9位開關為切鈴開關，用于屏蔽出現告警時蜂鳴器鳴響（對公務呼叫沒有影響）。ON=切鈴，OFF=不切鈴
第10位開關為支路告警屏蔽開關，按下此開關再抬起則記下當前支路狀態，將當前不用的E1支路產生的偽告警屏蔽掉。上電時，芯片會默認為屏蔽狀態。
9：光接口（TX、RX）
采用FC或SC光接口，RX為光接收端口，TX為光發送端口，光纖接頭應保持清潔，如有污物可用干凈棉花沾無水乙醇擦拭。
10：E1接口
IN：為輸入
OUT：為輸出
11：以太網接口(ETH)
以太網接口使用標準的RJ45接頭，聯機方式有兩種，一種是與計算機的以太網卡相連，這時需要使用交叉網線（網線一端如表三方式打線；另一端如表四方式打線）；另一種是與交換機相連，這時需要使用直通網線（網線兩端都如表三方式打線）。
下表表示了RJ-45水晶頭各個引腳與CAT3/5雙絞線的連線關系。
直通線以太網RJ45端口引腳示意
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | TXD＋ | TXD- | RXD+ | RXD- | ||||
顏色 | 橙白 | 橙 | 綠白 | 藍 | 藍白 | 綠 | 棕白 | 棕 |
交叉線以太網RJ45端口引腳示意
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定義 | RXD+ | RXD- | TXD+ | TXD- | ||||
顏色 | 綠白 | 綠 | 橙白 | 藍 | 藍白 | 橙 | 棕白 | 棕 |
12：RS232 接口
一只DB9接頭引出2路異步RS232信號（1路為傳輸異步RS232數據、1路為RS232網管接口），波特率300-19.2Kbit/s自適應。DCE方式工作。
DB9管腳定義如下：
編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
定義 | GND | RXD1 | TXD1 | GND | RXD2 | TXD2 |
注意：由于設備RS232口工作在DCE方式，與計算機相連時需要使用直通線如下圖所示：
五：自檢測試

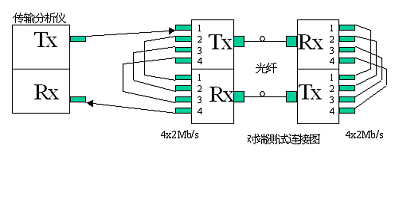

工程開通前應首先進行本機環測。測試標準參見有關國標。環測連接如下圖。環測合格后進行對端測試，見后圖，測試標準可參照有關國標。
六：安裝
本機采用小型設置，安裝在室內，可安放在機房內已有的19英寸機架或放置在桌上。
七：電源與地
為方便用戶，本機支持DC -48V、DC +24V、DC -24V電源輸入方式或AC 220V電源的輸入方式。
當撥碼開關撥到機殼上印字為220V時，設備選用220V的接入方式；當撥碼開關撥到機殼上印字為-48V時，設備選用-48V的接入方式；
DC：直流電源輸入方式電源接線方式為：
48V接線為后視圖（中間兩芯）左邊為-48V，右邊為GND；
八：包裝、運輸與存儲
1、包裝內應包括檢驗合格證，產品保修卡，用戶手冊。
2、包裝方法按通信產品一般規定進行，若因運輸條件惡劣，使用單位可提出并與生產單位另定協議。
3、按一般方式運輸，但應避免雨水沖淋和劇烈的碰撞沖擊。
4、產品包裝完整后，應存貯在 0～40℃，相對濕度≤80%，通風良好的庫房中，庫房中應無酸堿和腐蝕性氣體，無強烈機械振動，強烈電磁場和日光照射，放置高度距地面至少10cm。
九：告警與維修
- 本機有發光告警及聲言告警，當產生告警要檢修時，應使用撥碼開關斷開聲音告警。
- 光消失告警：檢查本端與對端光纖插頭是否接好。
- 幀失步，E-3 E-6告警：檢查本端與對端光纖插頭是否接好，光纖插頭是否有污物。
公司名稱：武漢華通鑫達科技有限公司
公司地址：武漢市洪山區卓刀泉街271號五環廣場二棟一單元13樓
公司總機：027-87520060
公司傳真：027-87520060
公司網址：http://www.gurglrvore.com
